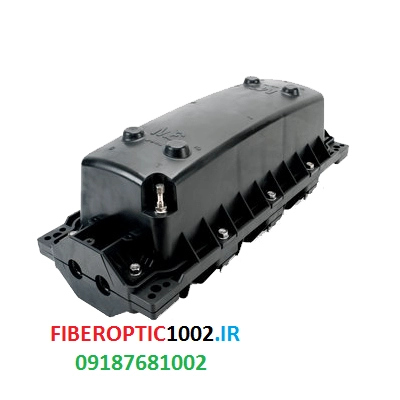

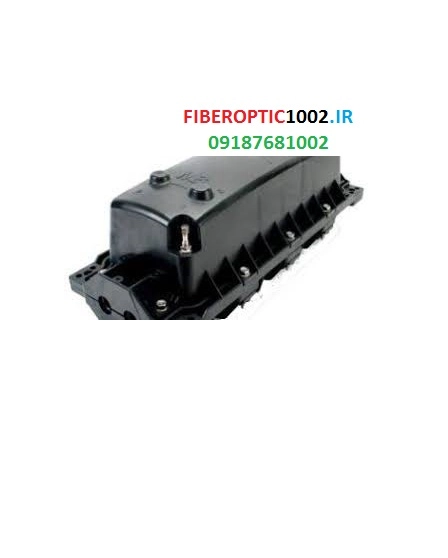

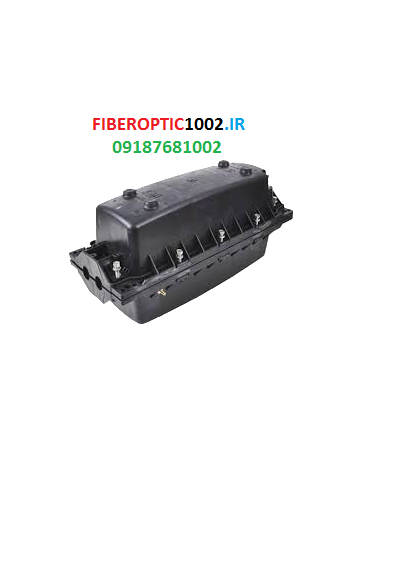

مفصل فیبرنوری تری ام 48 کر 3M-2178-LS

مفصل فیبر نوری

مفصل فیبر نوری چیست؟

در ابتدا می خواهیم ببینیم مفصل فیبر نوری چیست؟ مفصل از تجهیزات فیبر نوری می باشد که بیشتر در نقاط اتصال دو سر کابل فیبر نوری مفصل بندی فیبر نوری بعد از فیوژن کردن تار های کابل فیبر نوری استفاده می شود.مفصل فیبر نوری دارای انواع مختلفی می باشند. مفصل های هوایی که بیشتر روی تیر های مخابراتی و یا خطوط انتقال برق استفاده می شود و مفصل خاکی که بیشتر در حوضچه های مخابراتی و یا مستقیما در خاک دفن می شوند لذا مقاومت مفصل فیبر نوری و آب بندی آن ها یکی از مهمترین نکات هنگام تهیه مفصل می باشد. درون مفصل فیبر نوری خاکی، فضای کافی وجود دارد برای استفاده کاربر، در حالی که وزن مفصل چندان زیاد نمی باشد. این امر به تعمیر فیبر نوری داخل مفصل کمک خواهد کرد. قطعات فلزی مورد استفاده در مفصل سامجین از جنس استیل می باشند. مفصل فیبر نوری نوعی از تجهیزات پسیو شبکه می باشد. از مارک های مطرح مورد استفاده در ایران برند سامجین و NETWORK  و 3M می باشد. تارهای فیبر نوری در کاست مفصل فیبر قرار می گیرند.

مفصل فیبرنوری تری ام

این مفصل پس از تست های مختلف مورد تایید زیر ساخت شرکت مخابرات می باشد و در پروژه های مخابراتی و زیرساخت  استفاده می شود و قابليت باز و بسته شدن مكرر مفصل بدون نياز به لوازم اضافی از خصوصيات ويژه اين نوع مفصل است به طوری كه جهت باز و بسته شدن به هيچگونه لوازم اضافی احتياج نداشته و تنها نياز به تجديد گريس سيليكون به روي نوارهای آب بندی دارد. فضای كافی درون مفصل با وجود حجم و وزن كم، استفاده آسان را براي كاربر ممكن ساخته است. همچنين در صورت نياز به تعمير, اين امر به راحتی صورت خواهد گرفت. استفاده از نگهدارنده ها برای كابل كه امكان جدا شدن كابل را از بين می برد. استفاده از يك نوع مفصل براي مصارف كابل های هوايی، خاكی و كانالی كه خود عامل موثری در انتخاب مفصل می باشد.

مشخصات فنی مفصل فیبر نوری تری ام خاکی 48 کور-2178LS

Fiber Optic Splice Closure 3M 48Core

موارد استفاده : خاکی-هوایی-قابل استفاده در هندهول و منهول
استاندارد : آمریکا – اروپا
تاییدیه های ملی و بین المللی  : شرکت ارتباطات زیرساخت – سازمان تنظیم مقررات رادیویی
سایزمفصل فیبر نوری تری ام: 556x215x203 mm
وزن: 3 kg
تعداد ورودی  : 4 ورودی
حداقل ظرفیت مفصل : 12 کر
حداکثر ظرفیت مفصل  : 288 کر
حداقل قطر کابل ورودی  : 5 میلیمتر
حداکثر قطر کابل ورودی  : 25 میلیمتر
مسدود کننده  : دارد
تعداد مسدود کننده  : 2 عدد دارد و قابلیت کاهش و یا افزایش بدون تعویض واشر آب بندی را دارد
پشتیبانی قطعات یدکی  : بله
قابلیت افزایش ورودی : دارد
افزایش تعداد ورودی کابل  : افزایش تعداد ورودی تا 16 ورودی با استفاده از 3 عدد کیت2181
مدل کاست های قابل استفاده در این محصول  : 3M-2522,3M-2523,3M-2524,3M-2543,3M-2527
تعداد کاست قابل استفاده در این محصول  : 6 عدد کاست
واشر آب بندی  : Gasket با قابلیت باز و بسته شدن به دفعات ، بدون نیاز به لوازم آب بندی
طول عمر محصول  : 50 سال
