اسپلیتر فیبر نوری (Fiber Optic Splitter)

درباره اسپلیتر فیبر نوری

• اسپلیتر فیبر نوری (Fiber Optic Splitter) از تجهیزات پسیو شبکه هستند که سیگنال نوری ورودی را به چند خروجی تقسیم می‌کند. هدف اصلی اسپلیتر فیبر نوری به اشتراک گذاری کارآمد سیگنال‌های نوری در شبکه‌های فیبر نوری است.

  اسپلیترها از فناوری مخروطی ذوب شده (FBT) یا مدار موج نور مسطح (PLC) برای دستیابی به توزیع دقیق سیگنال استفاده می‌کنند. به عنوان مثال، در اسپلیتر 1x4 یک سیگنال ورودی به طور مساوی به چهار خروجی توزیع می‌شود و این اطمینان را ایجاد می‌کند که تمام نقاط پایانی می‌توانند قدرت سیگنال یکسانی دریافت کنند.

  اسپلیترهای فیبر نوری برای به حداکثر رساندن مقیاس پذیری شبکه و کاهش هزینه کاربرد دارند، زیرا نیاز به فیبرهای اضافی را کاهش می‌دهند و در عین حال انتقال داده‌ها را با سرعت بالا در فواصل طولانی حفظ می‌کنند.

  کاربرد اسپلیتر فیبر نوری

  در ادامه به کاربردهای اسپلیتر فیبر نوری اشاره می‌کنیم:

• توزیع سیگنال: یک سیگنال نوری واحد را برای استفاده در شبکه‌های نوری غیرفعال (PON) به چندین خروجی تقسیم می‌کند.
•  کارایی هزینه: هزینه‌های زیرساخت را با فعال کردن یک منبع سیگنال برای ارائه چندین نقطه پایانی کاهش می‌دهد.
•  ارتباطات از راه دور: در شبکه‌های FTTH (Fiber to the Home) برای توزیع اینترنت، تلویزیون و سیگنال‌های صوتی استفاده می‌شود.
• مقیاس پذیری: امکان اضافه کردن کاربران اضافی را بدون سیم کشی مجدد فراهم می‌کند. این موضوع باعث گسترش شبکه می‌شود.
• حداقل تلفات سیگنال: تلفات ورودی کم را برای توزیع کارآمد سیگنال به چندین خروجی مختلف تضمین می‌کند.
• طراحی جمع و جور: اندازه کوچک اسپلیترها امکان نصب در فضاهای تنگ مانند محفظه‌ها یا قفسه‌های شبکه را فراهم می‌کند.
• انتقال دو جهته: از جریان داده در هر دو جهت پشتیبانی می‌کند و برای ارتباطات بالادستی و پایین دستی عالی است.
• سازگاری بالا: با انواع فیبرهای مختلف مانند تک حالته (فواصل کم) یا چند حالته (فواصل طولانی) و تنظیمات شبکه کار می‌کند.
•  قابلیت اطمینان: عملکرد پایدار با حداقل نیازهای تعمیر و نگهداری را ارائه می‌دهد و این موضوع باعث کاهش هزینه‌ها می‌شود.
•  کاربردهای گسترده: در مراکز داده، راه اندازی LAN/WAN، سیستم‌های CATV و نظارت تصویری استفاده می‌شود.

• اجزا و ساختار اسپلیتر فیبر نوری

  اجزای یک اسپلیتر فیبر نوری عبارتند از:

• فیبر ورودی: فیبر نوری منفرد است که سیگنال نور ورودی را حمل می‌کند. به عنوان نقطه ورود برای اسپلیتر نوری عمل می‌کند.
• قطعه اتصال: فیبر ورودی را به مکانیزم اسپلیتر متصل می‌کند و از انتقال نور کارآمد اطمینان کامل می‌دهد.
• تراشه اسپلیتر: عنصر اصلی است که نور ورودی را به چند خروجی تقسیم می‌کند. تراشه از سیلیس ذوب شده، PLC یا FBT ساخته می‌شود.
• فیبرهای خروجی: فیبرهای نوری متعددی است که سیگنال‌های نور تقسیم شده را به مقاصد مختلف منتقل می‌کند.
• پوشش بافر: یک لایه محافظ الیاف برای جلوگیری از آسیب مکانیکی و حفظ کیفیت سیگنال برای خروجی‌ها است.
• محفظه دستگاه: از اجزای داخلی محافظت می‌کند و دوام و مقاومت در برابر عوامل محیطی را افزایش می‌دهد.

• انواع اسپلیتر فیبر نوری

  اسپلیترهای فیبر نوری بسته به نوع کاربرد ویژگی‌ها به انواع مختلف تقسیم می‌شوند. در ادامه به انواع اسپلیتر فیبر نوری اشاره می‌کنیم:

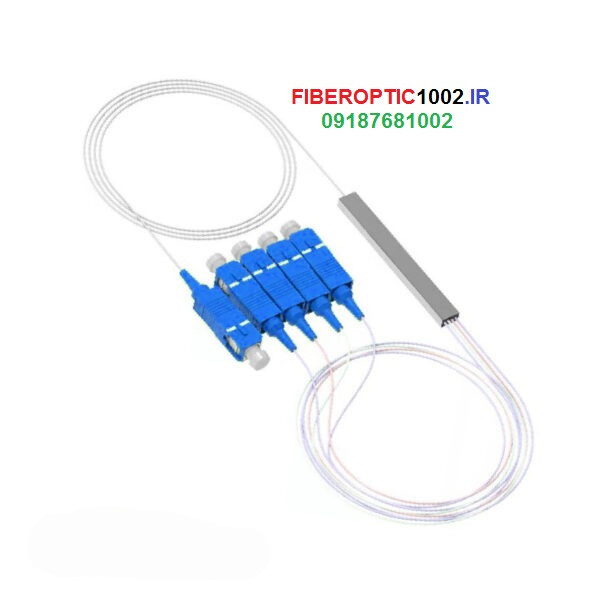

  اسپلیتر قلمی ( مدار موج نور مسطح (PLC))

  اسپلیترهای PLC دستگاه‌های پیشرفته‌‌‌ای هستند که از مدار موجبر (Wavelength) سیلیسی مسطح برای توزیع یکنواخت سیگنال‌های نوری استفاده می‌کنند. این اسپلیترها به دلیل دقت و قابلیت اطمینان خود در تقسیم سیگنال‌ها به خروجی‌های متعدد شناخته می‌شوند. اسپلیترهای PLC برای برنامه‌هایی که به نسبت تقسیم بالا نیاز دارند، مانند شبکه‌های نوری غیرفعال (PON) و استقرار فیبر به خانه (FTTH) ایده ‌آل هستند. اسپلیترهای PLC معمولاً در نسبت‌های تقسیم ثابت مانند 1:2، 1:4، 1:8 تا 1:64 یا بالاتر عرضه می‌شوند.

  اسپلیتر کاستی ( مخروطی ذوب شده (FBT))

  اسپلیترهای FBT نوع سنتی هستند که از ترکیب و باریک کردن دو یا چند فیبر نوری با هم تولید می‌شوند. این اسپلیترها برای شبکه‌هایی با نیازهای نسبت تقسیم پایین بسیار مناسب هستند. همچنین اسپلیترهای FBT در محیط‌هایی با تغییرات دمایی محدود عملکرد خوبی دارند، اما نسبت به اسپلیترهای PLC سیگنال بیشتری از دست می‌دهند و یکنواختی زیادی در توزیع سیگنال نیز ندارند. این اسپلیترها اغلب در شبکه‌های کوچکتر و پیچیده‌‌تر استفاده می‌شود که در آن بودجه اهمیت زیادی دارد.

  اسپلیتر فیبر نوری نوع درختی

  اسپلیترهای نوع درختی، تنوع سفارشی سازی شده از اسپلیترهای FBT هستند که برای انشعاب سیگنال‌های نوری از طریق ساختار سلسله مراتبی طراحی شده‌اند. این اسپلیترها از چندین مرحله برای تقسیم سیگنال‌ها بین چندین خروجی استفاده می‌کنند.
  این اسپلیترها برای ایجاد توپولوژی‌های شبکه انعطاف پذیر و مقیاس پذیر مناسب هستند، اما ممکن است با افزایش تعداد تقسیم‌ها تلفات بیشتری ایجاد کنند. این اسپلیترها معمولاً در سناریوهای خاصی استفاده می‌شوند که نیاز به انشعاب سیگنال هدفمند دارند.

  اسپلیترهای فیبر نوری نوع ستاره

  اسپلیترهای نوع ستاره چندین فیبر ورودی را به چندین فیبر خروجی در یک پیکربندی ستاره‌‌‌ای متصل می‌کند. بر خلاف اسپلیترهای نوع درختی که بر انشعاب سلسله مراتبی تمرکز دارند، اسپلیترهای نوع ستاره توزیع متمرکز سیگنال را تضمین می‌کنند. این اسپلیترها معمولاً در مراکز داده یا شبکه‌هایی استفاده می‌شوند که به ترتیبات ورودی-خروجی متقارن برای اضافه کاری یا تعادل بار نیاز دارند.

  اسپلیتر موجبر (Waveguide Splitter)

  اسپلیترهای موجبر از فناوری یکپارچه موجبر نوری برای تقسیم سیگنال‌ها استفاده می‌کنند. این اسپلیترها مشابه اسپلیترهای PLC هستند اما اغلب برای طول موج‌ها یا عملکردهای خاص طراحی شده‌اند. اسپلیترهای موجبر می‌توانند ویژگی‌هایی مانند دقت بالا، تلفات کمتر و سازگاری با طیف گسترده‌‌‌ای از طول موج‌ها را ارائه می‌دهند. به همین دلیل برای کاربردهای تخصصی مخابراتی و تحقیقاتی مناسب هستند.

  اسپلیترهای مکانیکی

  اسپلیترهای مکانیکی دستگاه‌هایی ساده و مقرون به صرفه‌‌‌ای هستند که برای تقسیم سیگنال‌های نوری استفاده می‌شوند. این اسپلیترها برای تقسیم سیگنال‌ها به مسیرهای متعدد، به جای فناوری همجوشی یا موجبر به مکانیسم‌های جداسازی فیزیکی متکی هستند.
  اسپلیترهای مکانیکی معمولاً در تنظیمات موقت یا با دقت پایین استفاده می‌شوند که در آن فناوری‌های تقسیم پیشرفته ضروری نیست. با این حال، این اسپلیترها ممکن است تلفات بیشتر و توزیع نابرابر سیگنال داشته باشند.

  اسپلیترهای هیبریدی

  اسپلیترهای هیبریدی ویژگی‌های مختلف اسپلیتر مانند PLC و FBT را برای دستیابی به بهترین عملکرد در سناریوهای خاص با هم ترکیب می‌کنند. این اسپلیترها برای پاسخگویی به شبکه‌هایی طراحی شده‌اند که به ترکیبی از دقت بالا، کارایی هزینه و سازگاری نیاز دارند. آنها راه حل‌های همه کاره‌‌‌ای هستند که اغلب در محیط‌های شبکه پویا با الزامات تقسیم بندی متنوع مستقر به کار می‌روند.

  مزایا و معایب اسپلیتر فیبر نوری

  جوانب مثبت و منفی اسپلیتر فیبر نوری طبق جدول زیر هستند:

  مزایا	معایب
  تقسیم سیگنال‌های نوری با حداقل تلفات توان در چندین خروجی	کاهش قدرت سیگنال در هر تقسیم و نیاز به تقویت کننده
  پشتیبانی از افزودن نقاط پایانی بیشتر در شبکه بدون تغییرات در زیرساخت	هزینه‌های نصب اولیه به دلیل نیاز به قطعات دقیق و با کیفیت بالا
  کار کردن بدون قطعات الکترونیکی و مقاومت در برابر تداخل الکترومغناطیسی	نیاز به برنامه ریزی دقیق برای اطمینان از نسبت تقسیم مناسب و مدیریت سیگنال
  قابلیت استفاده در همه شبکه‌ها به دلیل اندازه کوچک و طراحی سبک وزن	عدم ترکیب سیگنال‌ها در یک فیبر و نیاز به تجهیزات اضافی برای همگرایی سیگنال
  سازگار با محدوده طول موج‌های متعدد و پشتیبانی از برنامه‌های کاربردی مختلف.	عدم سازگاری نسبت‌های تقسیم ثابت با تغییر تقاضای و ارتقای شبکه

  نحوه راه اندازی و کار با اسپلیتر فیبر نوری

  در ادامه به نحوه نصب اسپلیتر فیبر نوری اشاره می‌کنیم:

•  مطمئن شوید که نوع اسپلیتر مورد نیاز (به عنوان مثال، PLC یا FBT splitter) با تعداد پورت مناسب براساس نوع کاربرد خود خریداری کرده‌اید. همچنین سازگاری با کابل‌های فیبر نوری خود را تأیید کنید (به عنوان مثال، تک حالته یا چند حالته).
• هرگونه آسیب یا آلودگی قابل مشاهده روی اسپلیتر و کانکتورهای آن را بررسی کنید. از کیت تمیزکننده فیبر نوری برای پاک کردن همه کانکتورها قبل از نصب استفاده کنید.
• مکانی امن، مطمئن و در دسترس را برای نصب اسپلیتر انتخاب کنید. این مکان می‌تواند قفسه و محفظه دیواری باشد.
•  فیبر ورودی را از منبع نوری به درگاه ورودی اسپلیتر وصل کنید و از اتصال ایمن و تمیز مطمئن شوید.
• فیبرهای خروجی را به درگاه‌های خروجی تعیین شده اسپلیتر وصل کنید. از یک قدرت سنج نوری برای آزمایش قدرت سیگنال در هر پورت خروجی استفاده کنید.
•  مطمئن شوید که سطوح تلفات اسپلیتر با مشخصات آن مطابقت دارد. اگر سیگنال ضعیف یا ناپایدار بود، دوباره تمیز کرده و دستگاه را وصل کنید.
• عملکرد اسپلیتر را به صورت دوره‌‌‌ای نظارت کنید تا مطمئن شوید که توزیع سیگنال در بین پورت‌های خروجی سازگار است.
• برای حفظ کارایی، اسپلیتر را از خطرات محیطی مانند گرد و غبار، رطوبت و گرمای بیش از حد محافظت کنید.
• درپوش‌های محافظ را برای درگاه‌های استفاده نشده به کار ببرید تا از آلودگی یا آسیب جلوگیری شود.

• نکاتی برای نگهداری اسپلیتر فیبر نوری

  برای نگهداری اسپلیتر فیبر نوری توصیه می‌کنیم به نکات مهم زیر توجه کنید:

      گرد و غبار، خاک یا روغن روی کانکتورها و پورت‌ها می‌توانند نور را مسدود یا پراکنده کنند و منجر به از دست دادن یا تضعیف سیگنال شوند. برای اطمینان از تمیزی، از ابزارهای تمیزکننده مناسب مانند دستمال‌های بدون پرز و ایزوپروپیل الکل یا خودکارهای مخصوص تمیز کردن فیبر نوری استفاده کنید.

      اسپلیترهای فیبر نوری ظریف هستند و به راحتی با استفاده نادرست آسیب می‌بینند. همیشه آنها را با پوشش محافظ نگهداری کنید. هنگام نصب، مطمئن شوید که اسپلیتر به طور ایمن نصب شده است تا از کشش یا خم شدن الیاف جلوگیری شود. برای حفظ یکپارچگی ساختاری و کیفیت سیگنال از ابزارهای مناسب استفاده کنید.

  کابل‌های فیبر نوری از جمله کابل‌های متصل به اسپلیتر هستند. این کابل‌ها باید حداقل شعاع خمشی را داشته باشد. تجاوز از این شعاع می‌تواند باعث ایجاد ترک‌های ریز یا شکستگی کامل الیاف شود و عملکرد کابل‌ها را به شدت تحت تاثیر قرار دهد. کابل‌ها را از خم شدن، پیچ و تاب یا کشیدن بیش از حد در حین نصب اجتناب کنید.

  عوامل محیطی مانند رطوبت، نوسانات دما و قرار گرفتن در معرض اشعه ماوراء بنفش می‌توانند اجزای فیبر نوری را در طول زمان تخریب کنند. از اسپلیترهای مقاوم در برابر آب و هوا یا مقاوم برای نصب در فضای باز استفاده کنید. به علاوه، اسپلیترها را در محفظه‌ها یا قفسه‌ها قرار دهید تا از گرد و غبار، رطوبت و سایر آلاینده‌ها دور باشند.

  کیفیت سیگنال می‌تواند به دلیل استفاده مداوم یا عوامل خارجی کاهش یابد. تست‌های دوره‌‌‌ای را با قدرت سنج‌های نوری یا OTDR (بازتاب سنج‌های دامنه زمانی نوری) انجام دهید تا مطمئن شوید که اسپلیتر به درستی کار می‌کند. مانیتورینگ به شناسایی مسائلی مانند تضعیف سیگنال یا اختلالات دیگر در شبکه کمک می‌کند.

     تمام اسپلیترهای فیبر نوری را به خوبی برچسب‌گذاری و مستند نگه دارید. شناسایی واضح پورت‌ها، ورودی‌ها و خروجی‌ها عیب‌یابی و نگهداری آسان از این دستگاه‌ها را تضمین می‌کند. نمودارهای شبکه و سوابق به روز شده انواع اسپلیترها، مکان‌ها و پیکربندی‌ها را برای امکان ارتقای راحت در آینده یا تعمیرات سیستم حفظ کنید.

   کابل‌های نامرتب اطراف یک اسپلیتر می‌توانند منجر به گره خوردن، استرس یا قطع تصادفی شود. از سیستم‌های مدیریت کابل مانند سینی‌ها یا گیره‌ها برای ایمن نگه داشتن کابل‌ها و سازماندهی آن استفاده کنید. این موضوع نه تنها طول عمر اجزای فیبر نوری را بهبود می‌بخشد، بلکه تعمیر و نگهداری یا ارتقا در آینده را نیز راحت می‌کند.

  راهنمای انتخاب و خرید اسپلیتر فیبر نوری

  برای خرید اسپلیتر فیبر نوری به نکات مهم زیر توجه کنید:

  نوع اسپیلتر فیبر نوری

  اسپلیترهای فیبر نوری در دو نوع اصلی از جمله اسپلیترهای مخروطی ذوب شده (FBT) و مدار موج نور مسطح (PLC) موجود هستند. اسپلیترهای FBT معمولاً برای کاربردهای کم هزینه و مسافت کوتاه استفاده می‌شوند، در حالی که جداکننده‌های PLC برای کاربردهای با دقت بالا مسافت‌های طولانی‌تر مناسب‌تر هستند. انتخاب اسپلیتر به کیفیت سیگنال، فاصله، کاربرد و بودجه شما بستگی دارد.

  نسبت اسپلیتر

  اسپلیترهای فیبر نوری در نسبت‌های مختلف مانند 1:2، 1:4، 1:8، 1:16، 1:32 و بیشتر در دسترس هستند. نسبت نشان می‌دهد که چگونه سیگنال نوری بین خروجی‌ها تقسیم می‌شود. به عنوان مثال، یک اسپلیتر 1:4 سیگنال را به چهار قسمت مساوی تقسیم می‌کند. نسبت صحیح باید بر اساس تعداد اتصالات کاربر نهایی یا دستگاه‌هایی انتخاب شود که نیاز به دریافت سیگنال دارند.

  از دست دادن میرایی

  تلفات میرایی (Insertion Loss) به میزان قدرت سیگنال از دست رفته در هنگام عبور نور از شکاف اشاره دارد. تلفات درج کمتر برای حفظ یکپارچگی سیگنال نوری در فواصل طولانی بسیار مهم است. مهم است که مشخصات از دست دادن درج اسپلیتر را بررسی کنید تا مطمئن شوید که الزامات عملکرد سیستم را برآورده می‌کند. محدوده تلفات درج معمولی از 3 تا 14 دسی بل بسته به نسبت و طراحی اسپلیتر است.

  سازگاری با طول موج

  انواع مختلف سیستم‌‌های فیبر نوری از طول موج‌‌های خاصی از نور استفاده می‌کنند. مطمئن شوید که اسپلیتر انتخابی با محدوده طول موج سیستم شما سازگار است. اکثر اسپلیترها برای استفاده با فیبرهای تک حالته طراحی شده‌اند که معمولاً در طول موج‌‌های 1310 نانومتر و 1550 نانومتر کار می‌کنند. اسپلیترهای چند حالته برای کاربردهای مسافت کوتاه‌تر، معمولاً از طول موج‌‌های 850 نانومتر یا 1300 نانومتر در دسترس هستند.

  سازگاری با نوع فیبر

  اسپلیترهای فیبر نوری برای فیبرهای تک حالته یا چند حالته طراحی شده‌اند. فیبرهای تک حالته برای ارتباط از راه دور استفاده می‌شوند، در حالی که فیبرهای چند حالته برای فواصل کوتاه‌تر در نظر گرفته شده‌اند. انتخاب یک اسپلیتر که با نوع فیبر مورد استفاده در شبکه شما مطابقت داشته باشد ضروری است. عدم تطابق انواع فیبر می‌تواند منجر به مشکلات عملکردی یا عدم موفقیت کامل در انتقال سیگنال شود.

  اندازه اسپلیتر فیبر نوری

  اندازه اسپلیتر فیبر نوری بر سهولت نصب و مناسب بودن آن برای محیط‌‌های مختلف تاثیر می‌گذارد. نسخه‌‌های مینیاتوری، جمع و جور و رک نصب شده رایج هستند. فضای فیزیکی موجود در راه اندازی دستگاه و همچنین تعداد اسپلیترهایی را که باید نصب کنید در نظر بگیرید. در نهایت، دستگاهی را انتخاب کنید که متناسب با طرح‌ بندی شبکه شما باشد.

  دوام و مقاومت بالا

  اسپلیترهای فیبر نوری باید به اندازه کافی بادوام باشند تا در برابر شرایط مختلف محیطی مقاومت کنند، به خصوص اگر در فضای باز یا در محیط‌‌های صنعتی نصب می‌شوند. به دنبال طرح‌‌های ضد آب، ضد گرد و غبار و مقاوم در برابر دما باشید. محفظه باید در برابر شرایط سخت مانند رطوبت، گرد و غبار و دماهای شدید از اسپلیتر محافظت کند تا از قابلیت اطمینان طولانی مدت را ارائه دهد.

  هزینه در مقابل عملکرد

  هنگام انتخاب یک اسپلیتر فیبر نوری، هزینه را با ویژگی‌‌های عملکردی متعادل کنید. اسپلیترهای باکیفیت ممکن است گران‌تر باشند، اما تلفات کمتر میرایی، قابلیت اطمینان بالا و عمر طولانی‌تر را ارائه می‌دهند. الزامات برنامه خود را ارزیابی کنید تا ببینید که آیا یک اسپلیتر درجه یک مناسب است یا یک دستگاه ارزان قیمت!

  نصب و نگهداری

  سهولت در نصب و نگهداری اسپلیتر فیبر نوری را در نظر بگیرید. برخی از اسپلیترها برای نصب نیاز به کنترل یا ابزار خاصی دارند، در حالی که بعضی دیگر ممکن است تنظیمات plug-and-play داشته باشند. مطمئن شوید که اسپلیتر می‌تواند به راحتی در شبکه فیبر نوری موجود شما یکپارچه شود و تعمیر و نگهداری یا عیب یابی بدون پیچیدگی قابل توجهی انجام شود.
